Моя самодельная ленточная пила
« : 08 Январь 2019, 21:46:34 »
Всем доброго времени суток .
     После вылетания брусков (хорошо что мимо) из циркулярки при резке и уменьшении толщины , а особенно после почти отрезания части одного из нужных еще 10 пальцев на руках , - окончательно утвердился в мысли о необходимости иметь ленточную пилу .  Начал с "гранат" )
      Поскольку цены на новые мощные и красивые совершенно не порадовали , - пришлось делать из подручных материалов . Чертежей нет , все практически на глаз .

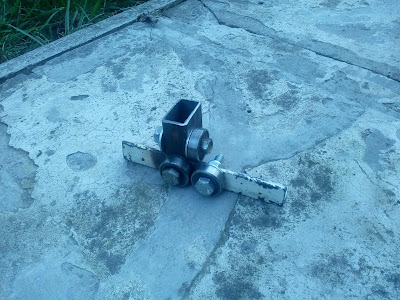

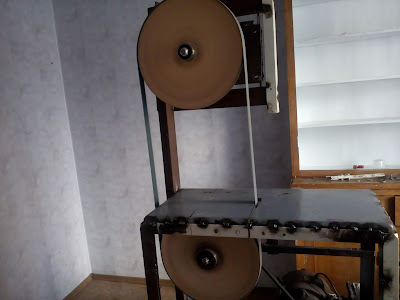

      Благодарен всем , кто выкладывал фото , видео , некоторые решения позаимствовал .  Решил тоже поделиться , может кому хоть чуток пригодится . Фото и видео последовательно всего процесса нет , но , думаю , основное можно понять .  Фото и видео прилагаются .

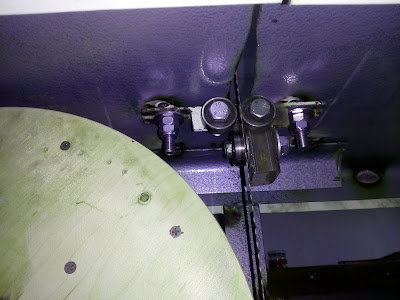

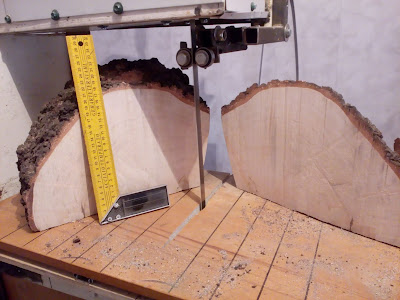

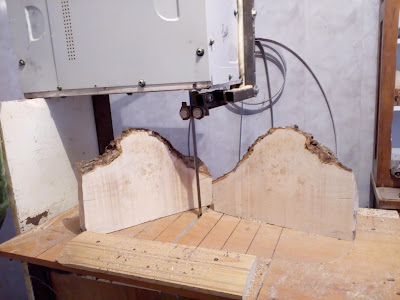

       Двигатель по мощности хороший , сильный, но шильдика нет , точную мощность не знаю ( знаю вес - около 60кг-корпус чугунный ) , оборотов 1450 , приводной шкив 10см (есть еще запасной 9см) , шкив на нижнем валу двухручейный 15 и 25см , дают соответственно скорость ленты 22,5 или 7,5 м/сек , валы по 40см , длина пилки 2м 84см , ширина 20мм. Спокойно режет 25-30 см толщины .



https://www.youtube.com/watch?v=V_cPfHOSS04

https://www.youtube.com/watch?v=lG0C78pAVz8

https://www.youtube.com/watch?v=SATp6PGJmHA


« Последнее редактирование: 08 Январь 2019, 22:04:42 от Николай45 »



Оффлайн igor.cononow

  • Старожил
  • ******
  • Сообщений: 1957
  • Расположение: Сумская область
Re: Моя самодельная ленточная пила
« Ответ #1 : 08 Январь 2019, 22:14:58 »
Как быстро пила выгрызет себе желобок в фанерных колёсах?

Оффлайн Николай45

  • Участник
  • *
  • Сообщений: 40
  • Расположение: Чернигов
Re: Моя самодельная ленточная пила
« Ответ #2 : 08 Январь 2019, 22:24:49 »
а нечем ей выгрызать этот желобок  , колеса покатые , зубья с нормальным разводом , но до колеса практически не дотрагиваются ,  трения нет - только качение , а  от давления ленты шириной 15мм (общая ширина 20мм) - желобка не будет

Оффлайн darkness75

  • Осваиваюсь
  • **
  • Сообщений: 233
  • Расположение: Киев
Re: Моя самодельная ленточная пила
« Ответ #3 : 08 Январь 2019, 22:36:24 »
Было бы интересно посмотреть на:
1. Узел натяжения ленты (например вдруг реализован механизм быстрого снятия\возврата натяжения).
2. Узел регулировки наклона колеса (положения ленты на колесе)
3. Видео " в бою" - то есть распиливаем заготовку и после крупно фото качества распила.
4. На видео есть стружкоотсос - откуда идёт отбор - прямо из под столика (до нижнего удерживающего узла)?

Оффлайн igor.cononow

  • Старожил
  • ******
  • Сообщений: 1957
  • Расположение: Сумская область
Re: Моя самодельная ленточная пила
« Ответ #4 : 08 Январь 2019, 22:41:40 »
Цитировать
а нечем ей выгрызать этот желобок  , колеса покатые , зубья с нормальным разводом
У меня на гриндере абразивные ленты выпуклость на ролике съедают за счёт подсоса абразива под ленту.
Как у вас при прямом контакте пилы с фанерой будет ...  {23}



Оффлайн Николай45

  • Участник
  • *
  • Сообщений: 40
  • Расположение: Чернигов
Re: Моя самодельная ленточная пила
« Ответ #5 : 08 Январь 2019, 22:52:37 »

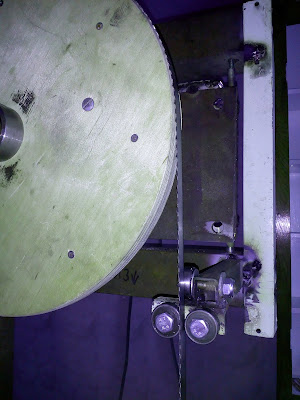

Узел натяжения неплохо виден на видео - с 25 секунды - сверху винт ( не жестко , через пружину ) тянет вверх по двум направляющим штырям широкую и толстую металлическую пластину , к которой через мощные дверные петли крепится такая-же пластина , к которой приварен вал с колесом , между ними - болт регулировки угла наклона , ничего хитрого )
 Для стружки внизу как бы емкость , но есть и стружкоотсос из нее (больше пыль тянет) , рукав идет в ящик за стенкой , потом еще 2 метра трубы , потом ящик , из которого вытягивает и к нему же прикреплен вытяжной вентилятор
Фото вот навскидку :
« Последнее редактирование: 08 Январь 2019, 23:09:00 от Николай45 »

Оффлайн KRG Roman

  • Бывалый
  • *****
  • Сообщений: 1016
  • Расположение: Украина, г. Кривой Рог
Re: Моя самодельная ленточная пила
« Ответ #6 : 08 Январь 2019, 23:05:52 »
Мощно.Добре. {_11}А як колеса закріплені на гранатах ?

Оффлайн Николай45

  • Участник
  • *
  • Сообщений: 40
  • Расположение: Чернигов
Re: Моя самодельная ленточная пила
« Ответ #7 : 08 Январь 2019, 23:12:37 »
А як колеса закріплені на гранатах ?

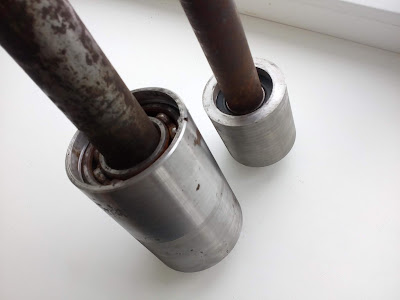

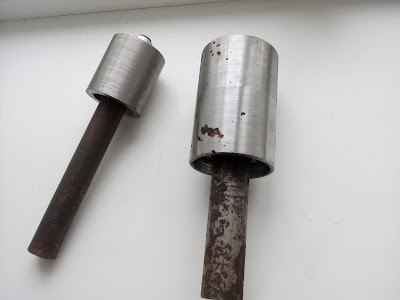

к внешней обойме "гранат" приварены три металлических полоски (типа значка мерседеса), их не видно , от нас они -за колесом , и через отверстия - болтами ( на фото эти болты видно - шляпки с прорезью под плоскую отвертку) + контрящаяся гайка

Оффлайн KRG Roman

  • Бывалый
  • *****
  • Сообщений: 1016
  • Расположение: Украина, г. Кривой Рог
Re: Моя самодельная ленточная пила
« Ответ #8 : 09 Январь 2019, 18:55:19 »
 {_11} Все міцно , по нашому.

Оффлайн Николай45

  • Участник
  • *
  • Сообщений: 40
  • Расположение: Чернигов
Re: Моя самодельная ленточная пила
« Ответ #9 : 09 Январь 2019, 21:52:20 »
  Все міцно , по нашому.
Дякую .

Оффлайн KRG Roman

  • Бывалый
  • *****
  • Сообщений: 1016
  • Расположение: Украина, г. Кривой Рог
Re: Моя самодельная ленточная пила
« Ответ #10 : 09 Январь 2019, 22:00:13 »
Микола, обережніше з цитуванням.  ;)
