Как делался «Перс». Изготовление ножа.

image001Сергей Михайловский, г. Харьков
Sergey, smix
smix@ua.fm

Первое, с чего следует начинать, это определиться с формами ножа и нарисовать эскиз.
Что-то вроде такого:




1. Изготовление клинка.

Берем заготовку, переносим на нее контур клинка и вырезаем ножовкой или болгаркой.
Далее необходимо очистить клинок от окалины и всяких неровностей. Особенно хорошо очищать те места, где не будет выбираться металл, в районе обуха и больстера.
Перед выведением спусков необходимо по будущей режущей кромке, от пятки клинка до кончика, наметить осевую линию клинка. Чтобы ее лучше было видно, необходимо закрасить РК черным маркером и процарапать линию. Далее выводятся спуски. Способов множество: напильник, болгарка, наждак, ленточные шлифовальные машинки, гридер.


Я пользуюсь наждаком, с одной стороны которого стоит обычный круг, а с другой торцевой, в виде тарелки с отверстием в центре.

Выведение спусков самая кропотливая и ответственная работа, не следует пытаться сделать все за один раз, перенесите часть работы на другой день. Дело в том, что этот момент очень важный и напряженный, быстро устаешь и появляются ошибки, которые порой невозможно исправить – клинок испорчен и все сначала. Поэтому необходим отдых и свежая голова. Не следует сильно прижимать заготовку к камню, от этого образуются ямы и сильно перегревается металл. Почаще охлаждайте заготовку в воде. Следите за симметричным снятием металла с обеих сторон, ориентируясь по осевой линии на РК.


Очень полезно следующее устройство: двигатель, на оси которого закреплен круг с «липучкой». Меняя наждачки разных номеров, полировальные и шлифовальные круги, можно быстро очистить заготовку, отшлифовать и отполировать. С другой стороны на оси двигателя стоит алмазный круг, весьма полезная вещь.

2. Изготовление больстера.

После выведения спусков приступаем к изготовления больстера.

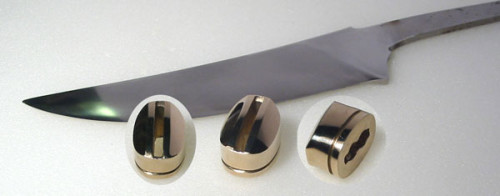

Для данного ножа больстер будет из куска латуни. На подходящем по размеру куске латуни делаем разметку будущей прорези под клинок и высверливаем ряд отверстий. Диаметр сверла для этого следует брать на 1,5-2 мм. меньше толщины клинка в районе больстера. Если больстер изготавливается из тонкой пластины 2-3 мм., то прорезь можно сделать с помощью дримеля отрезным кружком. После высверливания отверстий этим же сверлом высверливаем перегородки между отверстиями. Далее с помощью надфилей выравниваем и подгоняем прорезь под клинок.


Эта операция так же является очень ответственной и важной, качество подгонки больстера под клинок сразу бросается в глаза и по нему можно судить об уровне мастерства, поэтому не следует торопиться, все делать аккуратно и внимательно, почаще примерять больстер к клинку. Вариантов взаимного расположения больстера и клинка множество, все зависит от типа рукояти. Чаще всего под больстер необходимо изменять геометрию пятки клинка. На данном клинке пятка клинка была немного обточена.


Паз на больстере и навершии проточен дримелем, отрезным кружком, с помощью вот такого устройства:


3. Пайка больстера.



Припаивать больстер к клинку не обязательно, многие этого не делают, моё мнение – лучше его припаять.
Для пайки необходимо иметь паяльник – кусок меди с ручкой. Чем более массивную железяку собираетесь паять – тем больше должен быть паяльник.
Чтобы разогреть паяльник нужен источник тепла. Мож но использовать паяльную лампу, газовую горелку, газовую плиту, костер, т.е. вариантов множество. Одно условие – паяльник должен быть хорошо прогретым. Я использую либо бенз иновую горелку, либо газовую плиту.

В качестве припоя можно использовать припои ПОС, либо пищевое олово. Олово крепче припоев и не так сильно окисляется.

Еще для пайки необходима паяльная кислота. Приготовить ее можно в домашних условиях. Для этого необходима соляная кислота (HCl) и цинк (Zn). Цинк можно взять из негодного элемента питания, обычной круглой батарейки. Батарейку следует разобрать, снять верхний слой жести, картонную прокладку и добраться до цинкового стаканчика, темно серого цвета. Цинк легко разрезается ножом на кусочки и бросается в кислоту. На 100 г. кислоты необходимо примерно цинк с двух больших батареек. Когда цинк растворится в кислоте – можно приступать к пайке. Растворять цинк в кислоте необходимо на открытом воздухе – реакция идет с выделением тепла и водорода, курить возле баночки не рекомендуется.


Пайка начинается с облуживания клинка в месте посадки больстера, это место пром
азываем кислотой, на кончик паяльника берем немного припоя и касаемся паяльником места пайки. Хорошее качеств
о пайки возможно только при условии хорошего прогрева спаиваемых деталей. Перемещаем паяльник вдоль облуживаемого участка. Должно получиться равномерное покрытие металла припоем. По мере необходимости добавляем припой и кислоту. После облуживания слегка выравниваем ножом или надфилем поверхность, удаляя излишки.

Устанавливаем больстер, предварительно промазав внутреннюю поверхность кислотой. Выровняв больстер набираем на паяльник припой и хорошо прогреваем место соединения больстера с клинком. Если больстер массивный, тепла паяльника может не хватать для его хорошего прогрева, в этом случае необходимо разогреть сам больстер в пламени горелки. Когда припой растечется и заполнит все щели – нагрев можно прекращать.

4. Изготовление рукояти и сборка ножа.

Размечаем место отверстия под хвостовик. Способов проделать отверстие под хвостовик множество. Я делаю следующим образом: сверлом 4 мм. высверливаю отверстие по длине хвостовика. Далее пилочкой для электролобзика выбираю отверстие под необходимый размер. Операция занимает 10-15 минут.



Важный момент подгонки торца бруска под плоскость больстера. Кладу на стол лист наждачной бумаги и добиваюсь полного совпадения бруска с плоскостью больстера. Дальше заполняем отверстие эпоксидным клеем с наполнителем, вставляем хвостовик и под пресс.
В качестве наполнителя использую мелкую деревянную стружку, почти пыль.


Такая конструкция пресса, когда усилие прилагается к больстеру, а не клинку, позволяет более сильно сжать детали ножа и устранить все зазоры. Но при этом больстер должен быть припаян к клинку.
Другая конструкция пресса, когда усилие прилагаются к клинку, не позволяет сильно сжать детали, клинок прокалывает дерево, либо может погнуться или обломать кончик, если пресс металлический.

После полимеризации клея переносим рисунок рукояти на брусок и вытачиваем рукоять. При этом используются ножовка, нож, напильники, наждачка.


В результате этих нехитрых манипуляций должно получиться что-то вроде этого:


Для навершия использовались латунная пластина и латунный болт. В пластине сверлится отверстие и нарезается резьба под болт.
Шляпка болта обтачивается до необходимой формы. Чтобы болт не выкручивался, он пропаян с внутренней стороны. Навершие посажено на эпоксидную смолу. Для более прочного соединения используются два штифта, шпильки с резьбой М4.



В пазы, проточенные в больстере и навершии, наматывается черная (или любого другого цвета) нитка и заливается прозрачной эпоксидкой. Также можно добавить в эпоксидку любого цветного наполнителя, для черного цвета хорошо подходит отработанный тон ер лазерного принтера или ксерокса
После застывания смолы окончательно шлифуем рукоять, больстер и навершие.

Для защиты древесины рукояти ее необходимо пропитатьльняным маслом. Технологий пропитки маслом существует множество, в любом случае полимеризация масла займет времени от недели до месяца. Для ускорения процесса защиты древесины необходимо использовать специальные составы, один из них Danish Oil.


Через сутки, после обработки, рукоять уже готова к дальнейшему использованию.
Финишная обработка рукояти заключается в покрытии её восковыми составами, один из вариантов – карнаубский воск. Рукоять разогревается строительным феном, или иным образом, и на нее наносится воск, при этом воск заполняет все поры. После остывания рукоять можно полировать на полировальном круге. С помощью круга излишки воска удаляются и дерево приобретает блеск.

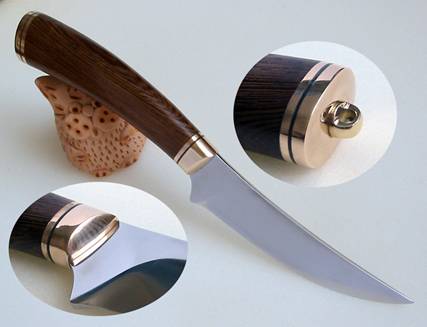

В результате всех стараний должен получиться вот такой нож:



Затраты времени на этот нож 4 дня, по 4-5 часов в день.
Одно из важных условий качественного изготовления ножа – аккуратность и терпение.
